产品名称
INNOMAG NGM Series （电子/钢铁用）– 通用 ETFE/PFA 衬里泵
-
产品信息
▣ Magnetic Pump with High Pump Head Capability
– 作为独创的强化碳纤维特氟龙泵浦，耐热性很强
– 使用稀土类 磁力，紧凑又能发挥较大的力量
– 轴与轴承都使用了耐磨损的SIC材质
– 根据使用条
氟树脂
制造非金属泵浦时，需要非金属材料.为了最高的耐腐蚀性与耐化学性NGM与NGK都使用了高品质的氟树脂材料.氟树脂专业用语为 ETFE,PTFE,PFA.
观察NGM/NGK内部的话可以看到全是用非金属材质做成的.包括在滚塑泵衬垫下方的注塑叶轮和容器单元。

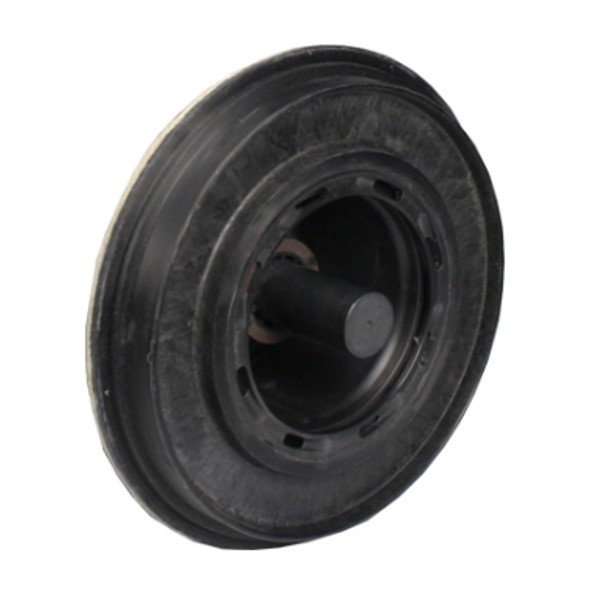

双重保护
完全缝合的内轮磁铁组装品相当于叶轮的心脏.我们明确的知道对于NGM/NGK系列来说浸透作用带来的使用寿命减少的事实.因此我们的解决方法是双重密封装配线.首先围绕不锈钢然后进行封闭式焊接，然后用树脂材质全包围使得不让任何浸透损伤泵浦.

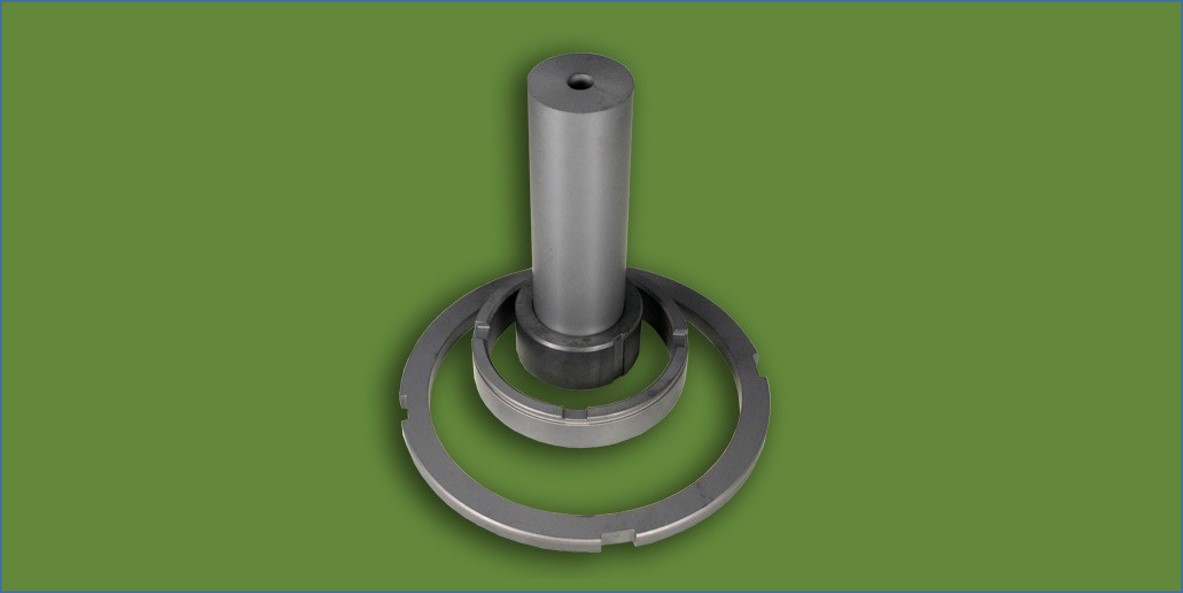

SIC材质
此等级的陶瓷类材质是非活性，而且又结实耐磨性也很强，可在所有NGM/NGK泵浦上确认
外部保护
化学性,耐久性，长久的寿命不光是内部的需要，外部也需要因此在全部金属表面都会使用环氧树脂、聚酰胺、聚胺酯材质

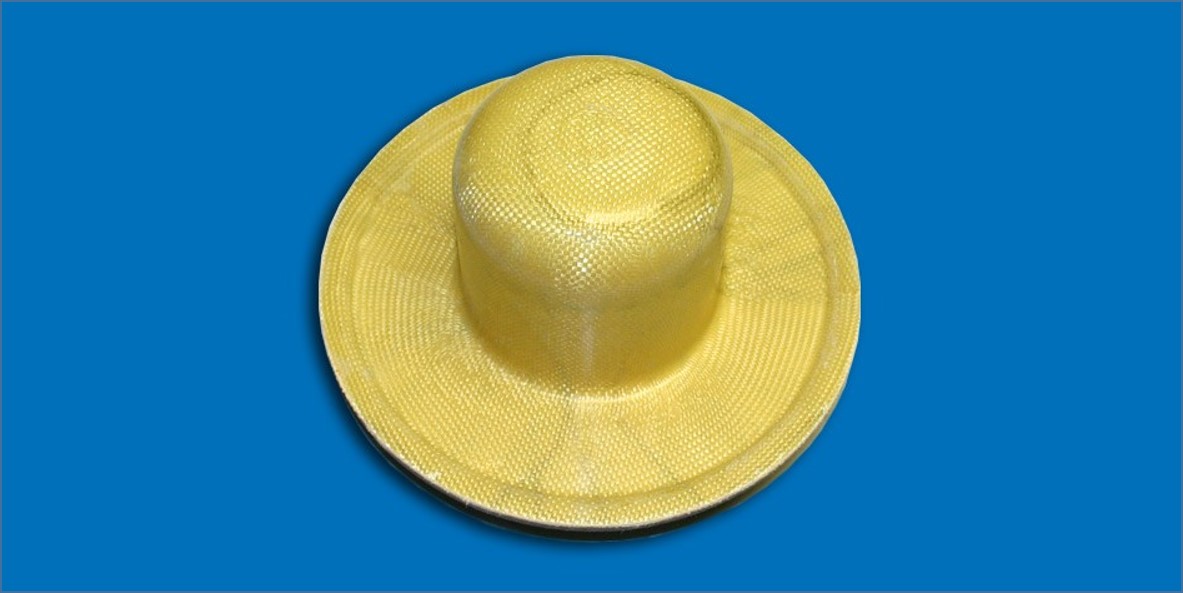

复合材料
所有NGM/NGK的CONTAINMENT SHELL为了防止压力破裂都采用了聚酰胺材料.压迫力可达到300psi (+200bar)由此可见水击能力多强.
一体式叶轮
为了强度与耐久性所有MGM/NGK的叶轮都是一体式.第一阶段工程中跟氟树脂一起注塑成型.此方法能给叶轮，磁铁，轴承提供较强的连接.没有必要担心平衡，缝间，药液灰尘等问题已处理完好
NGM系列
完美的药液对应
| 产品配置 | |
| 流量 | 1700 LPM |
| 动力(kw) | 11 kw |
| 扬程 | 48 M |
| 温度 | -29℃ ~ 121℃ |
| 设计压力 | 21 bar |
| 材质 | High Purity PFA / CFR-ETFE |
用途
处理化学工程
硝酸移送工程
金属镀金工程
盐酸移送工程
印刷电路板制造工程
氯化物处理工程
氢氧化钠移送工程
次氯酸盐移送工程
加工食品，磺酸使用工程
半导体工程
换热器工程
铬含油的酸性药品移送工程

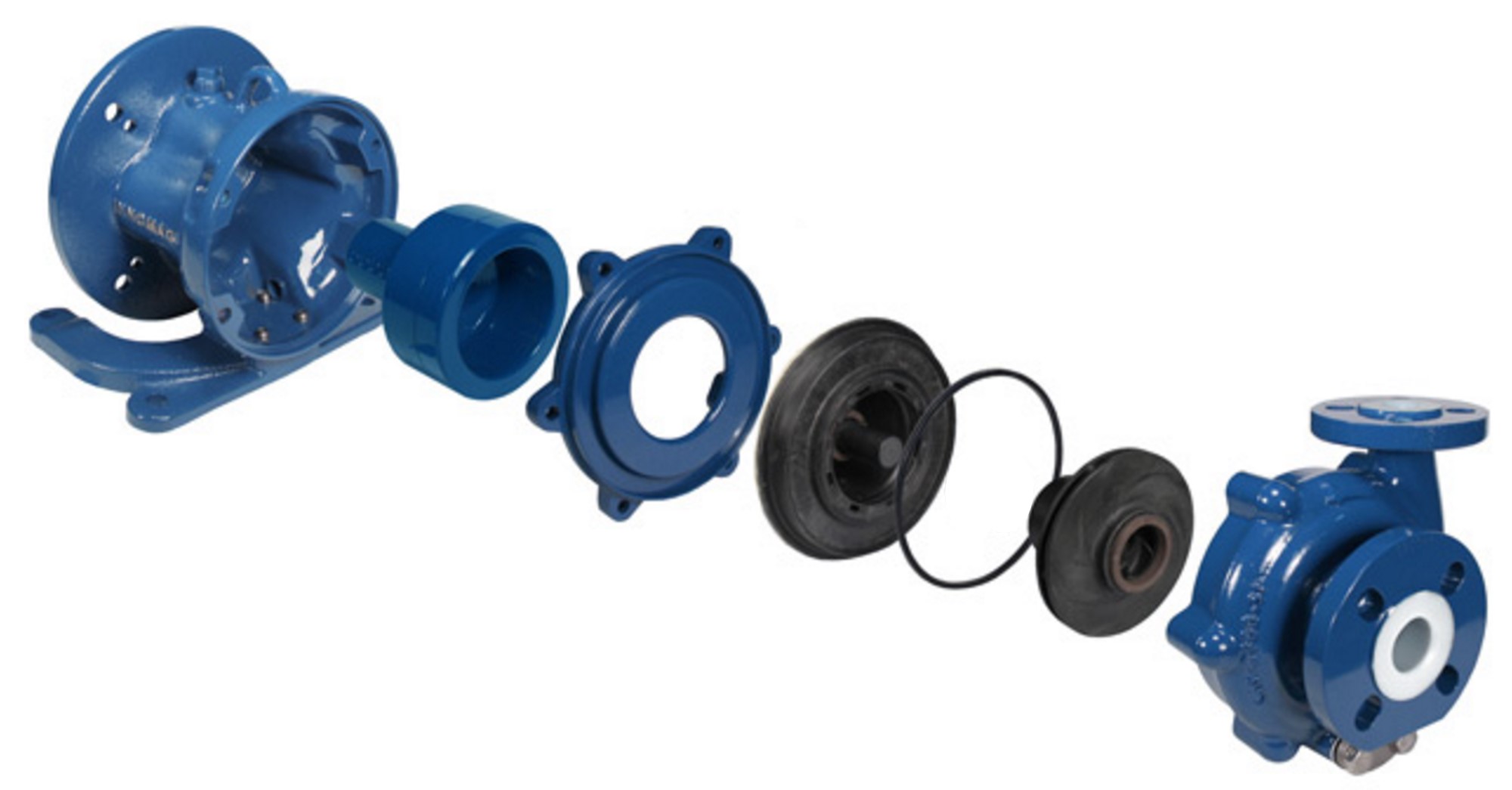

产品构造
Adapter
NEMA, IEC 构造的电机连接部
一体式墨铸铁
不需要对齐
可支持泵浦的通用支撑架
外轮磁铁
根据电机大小而设计
适用无需要轴的钥匙来组装的DOWEL
不需要对齐
为了易分离电机轴，使用了转孔螺丝

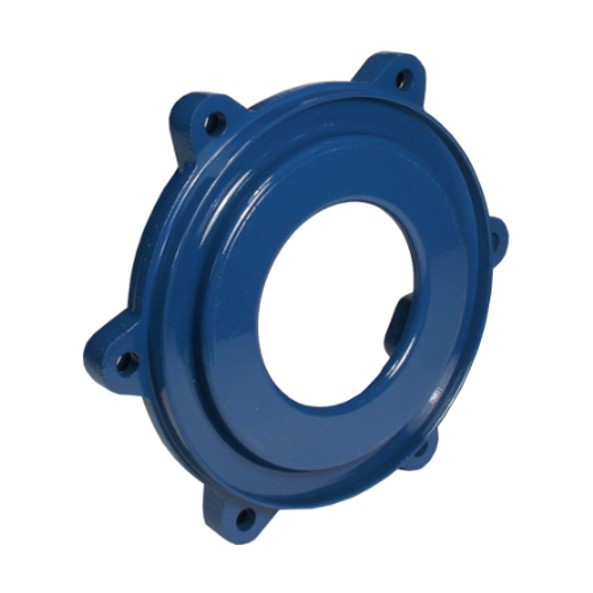

CONTAINMENT RING
可以承受更重的压力，一体式石墨铸铁。
跟Adapter是分离状态因此不用打开触液部分也可以进行修理
把CONTAINMENT SHELL 准确的放入CASING里维持支撑
把ADPTER准确的跟泵浦部对齐
CONTAINMENT SHELL
各种密封圈可保护CONTAINMENT SHELL
强化的泵浦轴承插口
为了强化高压，耐性，强度与内冲击，用聚酰酩纤维制造而成的外部耐压壳

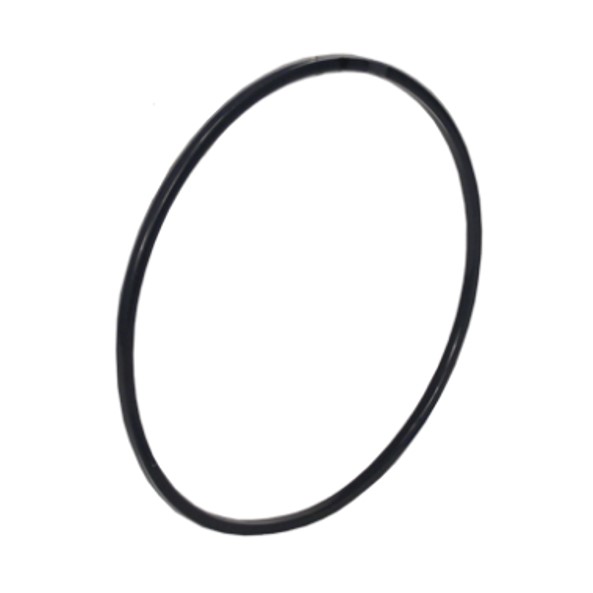

CASING O型圈
用于标准的FEP/FKMO型圈，可替换，提供了广泛使用耐药品型
四边形截面为5.334 x 5.334 mm ，可提供更多的密封面积
可选取FKM 或者EPDM 材质进行制造，也可以制造其他材质
位于CASING与CONTAINMENT SHELL 之间

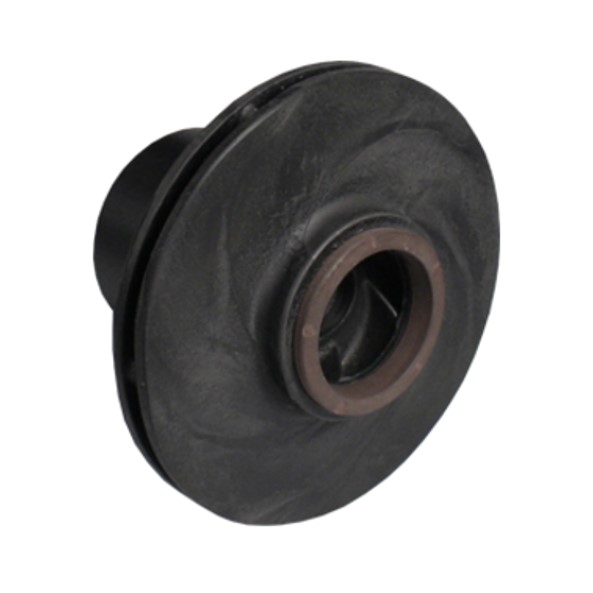

叶轮
CFR-ETFE /PFA 材质的一体式叶轮
高强度硼钢大总成
使用特殊技术“True-Seal” 来焊封
拥有高效率低NPSHr的开放形叶轮构造
CASING
一体式球状型石墨铸铁
为了 ANSI,ISO/JIS 连接对齐，法兰部分使用了的通用插口
ETFE或PFA 的衬垫厚度最少3MM
性能一览表
| 形式 | 吸入口径 A(mm) | 排出口径 A(mm) | 叶轮外径 (mm) | 流量·扬程(m-ℓ/min) | 功率 (㎾) | |
| 50Hz | 60Hz | |||||
| NGM25-1 | 40 | 25 | 156 | - | 43-250 | 5.5 |
| 30-200 | - | 3.7 | ||||
| 140 | - | 36-250 | 3.7 | |||
| 24-200 | - | 2.2 | ||||
| 115 | - | 23-200 | 2.2 | |||
| NGM25-2 | 40 | 25 | 156 | - | 41-75 | 3.7 |
| 26-70 | - | 2.2 | ||||
| 146 | - | 35-75 | 2.2 | |||
| 24-60 | - | 1.5 | ||||
| 130 | - | 29-60 | 2.2 | |||
| NGM40 | 50 | 40 | 156 | - | 46-400 | 7.5 |
| 31-300 | - | 5.5 | ||||
| 140 | - | 33-360 | 5.5 | |||
| 25-300 | - | 3.7 | ||||
| 122 | - | 27-300 | 3.7 | |||
| NGM50 | 65 | 50 | 156 | - | 35-630 | 7.5 |
| 24-500 | - | 5.5 | ||||
| 140 | - | 28-560 | 5.5 | |||
| 19-460 | - | 3.7 | ||||
| 122 | - | 20-500 | 3.7 | |||
| NGM65 | 80 | 65 | 156 | - | 8-1100 | 3.7 |
| 6-960 | - | 2.2 | ||||
| 146 | - | 7-1000 | 3.7 | |||
| 5-850 | - | 1.5 | ||||
| 128 | - | 5-850 | 1.5 | |||
订购信息

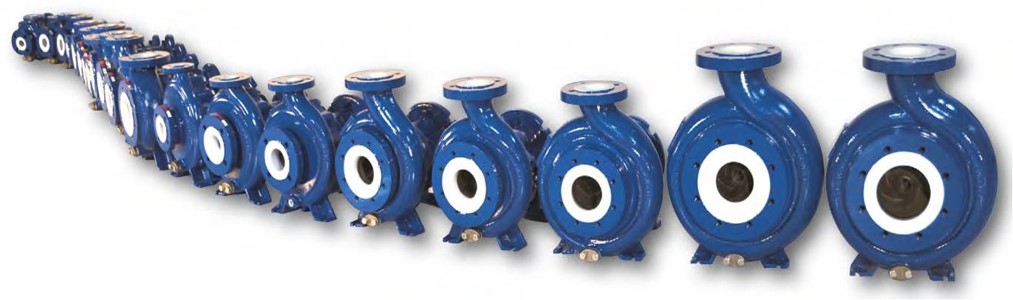

系列图
